Maak een platbodem kruiwagen
Op elk flink erf is een handige kruiwagen onmisbaar. Er is altijd wel iets te versjouwen. Met deze oerdegelijke platbodem maak je deze klussen stukken eenvoudiger. Landleven-timmerman Nick van Zutphen legt in deze video uit hoe je de handvatten zelf kunt maken.
Dit heb je nodig:
- 1x kruiwagenwiel + naaf
- 1x draadeind M12 24 cm lang
- 4x M12 carrosseriering
- 2x M12 moer
- 3x tuinplank (douglas) 15 x 140 mm x 180 cm
- 4x balk (douglas) 45 x 70 mm x 180 cm
- 60x vlonderschroef rvs 5,0 x 70 mm
En verder
- Accuboor
- Houtzaag
- Houtvijl
- Beitel
- Rolmaat
- Potlood
- Lijmklemmen
- 12 mm houtboor
- schuurpapier
- Winkelhaak
- 2x ringsleutel 19
- Verstelbare gradenhoek
- Grijze transparante beits
- Watervaste houtlijm
- Kwast

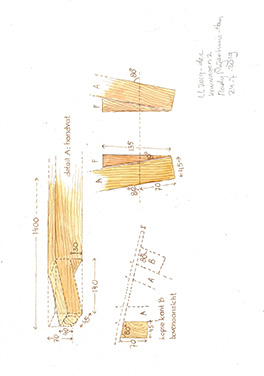

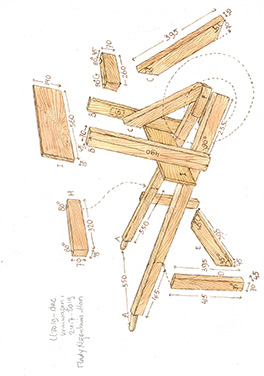

Bouwtekeningen – klik om te vergroten
Zo ga je te werk:
Zaag een balk van 140 centimeter lang (A). Aan één uiteinde teken je, over de lengte gemeten, op 140 millimeter een lijn rondom, dit is de basislijn. Leg de balk plat op de werktafel. Maak aan de kopse kant op 40 millimeter vanaf de onderkant een markering. Trek vervolgens vanaf dit punt een rechte lijn naar de bovenkant van de balk ter hoogte van de basislijn. Langs de basislijn maak je nu een markering op 25 millimeter vanaf de onderzijde; trek vanaf dit punt een tweede diagonale lijn naar de onderste hoek van de balk. Zaag beide diagonale lijnen uit, zodat er een vierkant, schuin uitstekend stuk overblijft. Dit is de basis van het handvat.
Afronden handvaten
Voor deze stap kunt u ook het filmpje hierboven bekijken
Neem een M12 carrosseriering, plaats deze op de kopse kant van het handvat en teken een cirkel. Teken nu aan alle vier de zijden van het handvat in de lengte hulplijnen, op 15 millimeter van de rand, zowel aan de linker- als aan de rechterkant. Gebruik deze hulplijnen om alle vier de hoeken weg te zagen, zodat er een achthoek ontstaat. Zaag ook rondom de basislijn een stukje in, precies tot de ronding van het handvat. Gebruik nu een beitel om het handvat rond te maken; gebruik een houtvijl voor het fijnere werk en schuurpapier om te polijsten.
Frame
Zaag een balkje van 49 centimeter lang (B). Zaag de smalle zijde in de lengte onder een hoek van 80 graden, zodat planken I er later strak tegenaan geschroefd kunnen worden. Met de schuine zijde naar het handvat gericht monteer je B haaks op A, op 23,5 centimeter vanaf het uiteinde van A. Gebruik houtlijm en twee schroeven. Zaag vervolgens een balkje van 39,5 centimeter lang (C), en zaag beide uiteinden onder een hoek van 45 graden. Monteer C aan A en B met lijm en vier schroeven.
Poten
Zaag een balkje van 41,5 centimeter lang (D). Zaag één uiteinde schuin af zodat de ene zijde 41,5 centimeter lang is en de andere 39,5 centimeter. Monteer D haaks op A, op 41,5 centimeter vanaf de basislijn aan dezelfde zijde als B, met twee schroeven en houtlijm. Zaag een balkje van 39,5 centimeter lang (E) en zaag beide uiteinden onder een hoek van 45 graden. Monteer E aan D en A met vier schroeven en houtlijm.
Wiel
Zaag nu uit een balkje een wig van 13,5 centimeter lang, onder een hoek van 10 graden (F) en verlijm deze aan het uiteinde van A. B, D en E zitten aan de andere zijde. Klem F vast met een lijmklem en laat de lijm uitharden.
Boor nu met een 12 mm-houtboor op 70 millimeter vanaf het uiteinde van A onder een hoek van 80 graden het asgat in A.
Herhaal alle bovenstaande stappen voor de andere zijde van het frame.
Monteer daarna het wiel. Plaats aan beide zijden tussen de naaf en het hout een carrosseriering, steek het draadeinde er doorheen, en zet hem aan beide zijden van het frame vast met een carrosseriering en een M12-moer. Gebruik twee ringsleutels om de moeren vast te zetten.
Verbindingsbalkjes
Gebruik twee stukken resthout en lijmklemmen om het frame te richten. Zorg dat er aan het uiteinde tussen de handvatten 55 centimeter ruimte is en dat balkjes B verticaal parallel van elkaar lopen. Zaag een balkje van 26 centimeter lang (G) en zaag beide uiteinden onder een hoek van 80 graden. Monteer G aan beide balkjes B, op 90 millimeter vanaf de bovenkant. Zet G vast aan B met vier schroeven en houtlijm.
Zaag een balkje van 32 centimeter lang (H) en zaag beide uiteinden onder een hoek van 80 graden; monteer H op 55 centimeter vanaf de basislijn tussen balken A. Schroef H aan A met lijm en vier schroeven. Nu kun je de lijmklemmen en het resthout verwijderen.
Planken
Zaag zeven planken van 56 centimeter lang (I), plaats ze op A en B met 15 millimeter tussenruimte, verlijm ze en schroef ze vast met vier schroeven per plank.
Afwerking
Zet de kruiwagen in een grijze transparante buitenbeits voor een verweerde look.
![Nick van Zutphen](https://www.landleven.nl/app/uploads/2024/07/Nick-van-Zutphen-160x160-1-76x76-c-center.jpg)
Timmerman Nick van Zutphen maakt stoere creaties voor Landleven, zoals een buitenkeuken, robuuste gereedschapskist of folietunnel.
