Maak een stoer schommelpaard

Met dit stappenplan maak je een schommelpaard, ideaal voor uren plezier in de buitenlucht. Landleven-timmerman Nick van Zutphen legt stapsgewijs uit hoe je het schommelpaard maakt. In het filmpje laat hij zien hoe hij het hoofdstel maakt. Maak ’m ook en verras je (klein)kind met dit stoere stuk speelgoed!

Dit heb je nodig voor het schommelpaard:

• 1 x timmerpaneel massief eiken 100 x 40 cm x 18 mm
• 1 x tuinplank hardhout geschaafd 1,3 x 14,3 x 26 cm
• 1 x ronde stok grenen Ø 22 mm
• 1 x slotbout M6 x 100 mm
• 1 x kunststof touw 6 mm x 20 m

En verder:

• accuboor
• bovenfrees met afrondfrees
• decoupeerzaag (met bochtenzaagje)
• houtboor ø 6 m
• ijzerzaagje
• lijmklemmen
• potlood
• ringsleutel 10
• rolmaat
• schuurmachine
• speedboor ø 22 mm
• vijl (halfrond)
• watervaste houtlijm
• winkelhaak

Zo maak je het schommelpaard:

Zitting

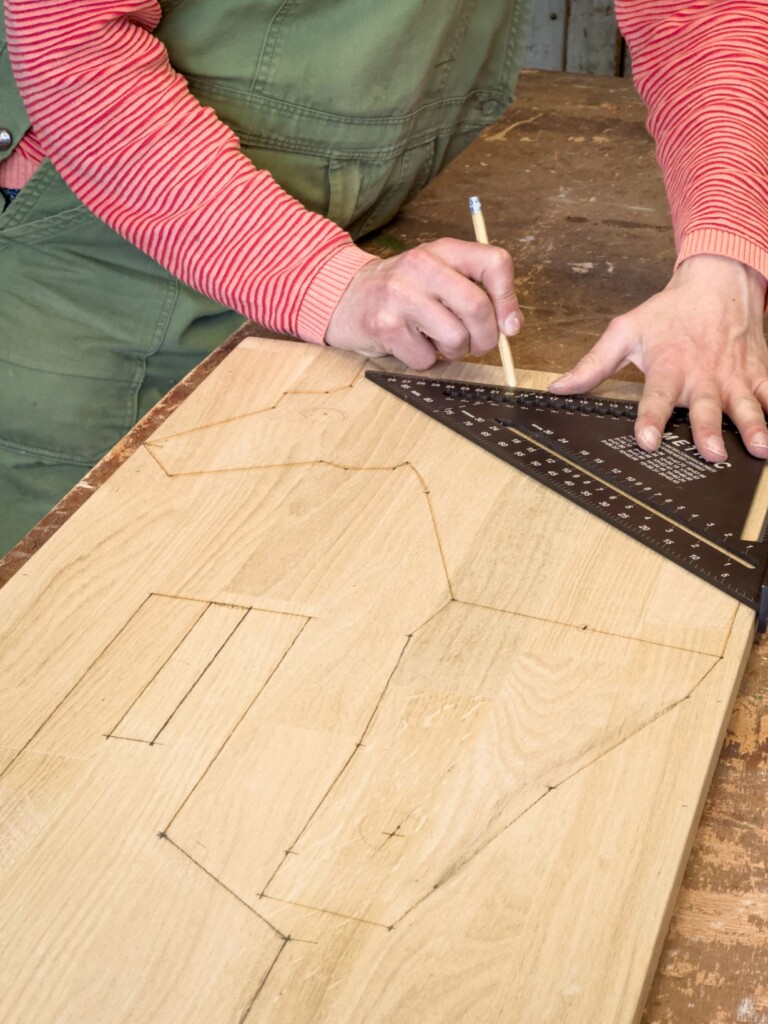

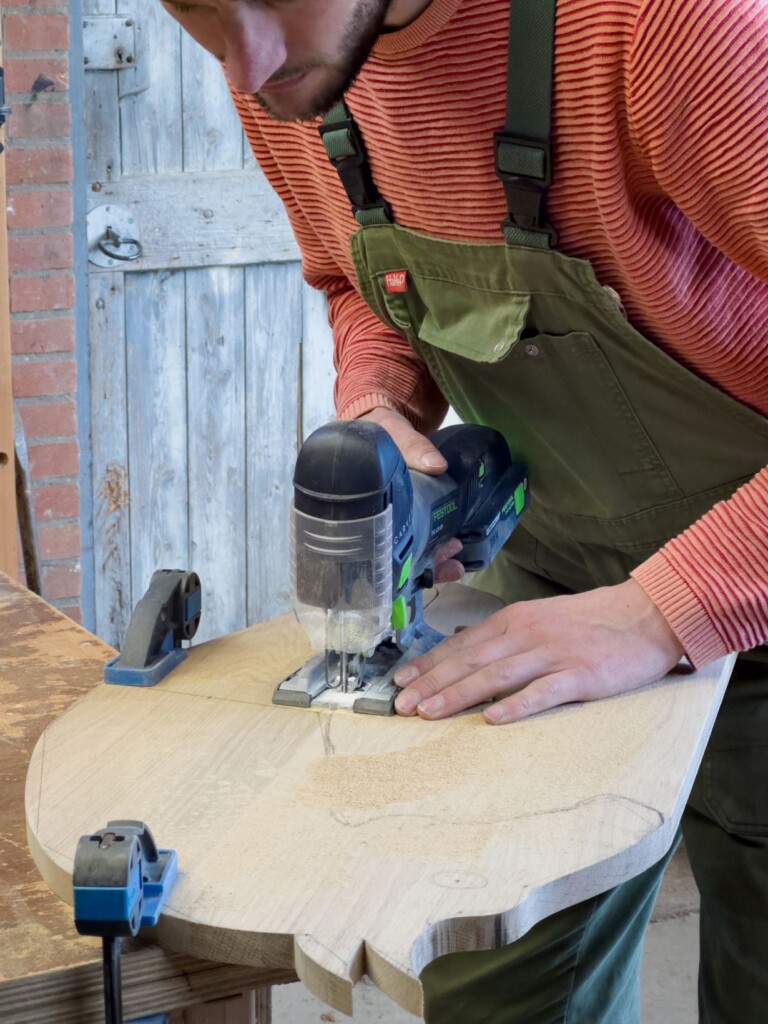

Neem het timmerpaneel, zorg dat dit 100 centimeter lang en 40 centimeter breed is en leg het plat op de werktafel. Markeer punt A1 langs de onderzijde van het paneel op 25 centimeter vanaf de rechterzijde. Markeer punt A2 op 31,8 centimeter vanaf de rechterzijde en 8 centimeter vanaf de onderzijde. Verbind A1 en A2 met een rechte lijn. Herhaal deze stappen voor punt A3 en zo verder. Teken tot slot op 6,6 centimeter van A3 punt A4 en punt A5. Verbind A4 en A5 met een dunne lijn; dit is waar later het gat voor de slotbout in wordt geboord. Teken met behulp van iets ronds (bijvoorbeeld een rolletje tape of een klein rond deksel) alle hoeken rond af, behalve die van de inkeping. Zaag A uit met een
decoupeerzaag (zie ook de zaagwijzer).

Hoofd

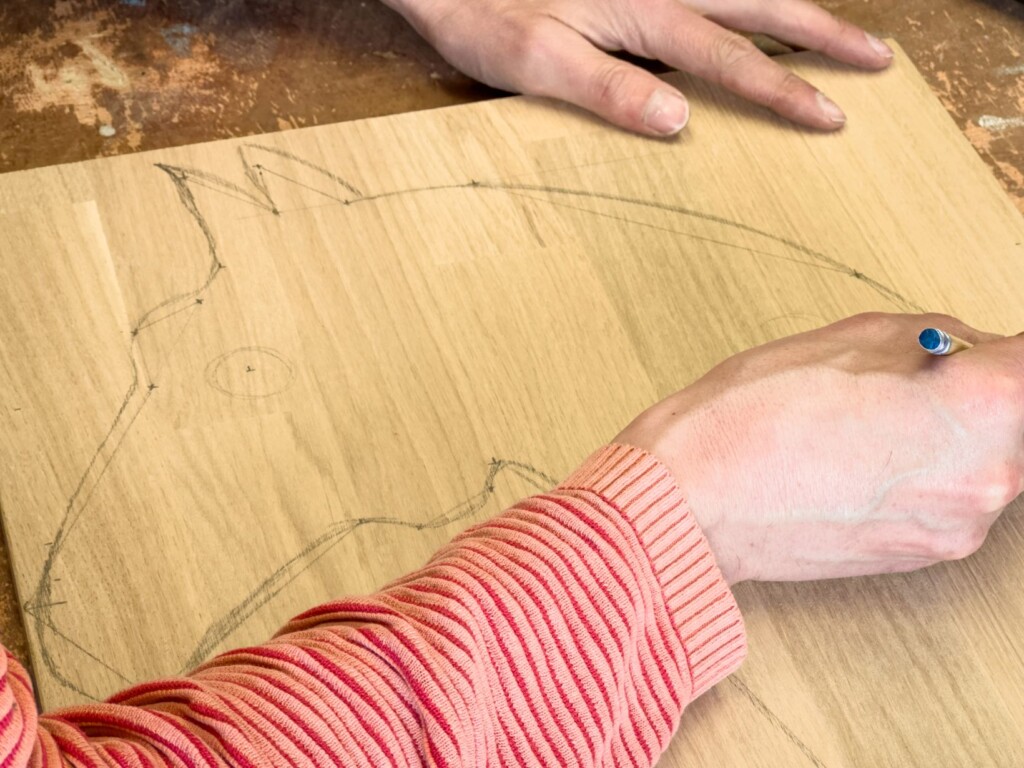

De stappen voor het uittekenen van de coördinaten van het hoofd zijn hetzelfde als hierboven. Nick licht punt B3 en B4 nader toe: “Punt B3 is te vinden door eerst punten B1 en B2 te tekenen en deze twee met een rechte hulplijn met elkaar te verbinden. Zet precies in het midden van deze hulplijn punt B3. Markeer ook punt B4, B5 en B6. Dit zijn de punten waar u op een later moment het gat voor de slotbout boort. Wanneer alle rechte lijnen voor het hoofd en het lijf van het paard zijn getekend, kunt u vervolgens uit de losse hand de ronde vormen gaan tekenen. Tip: gebruik eventueel ter inspiratie een foto van een paardenhoofd zodat de proporties kloppen. Zaag vervolgens deze ronde vormen uit.”

Versteviging

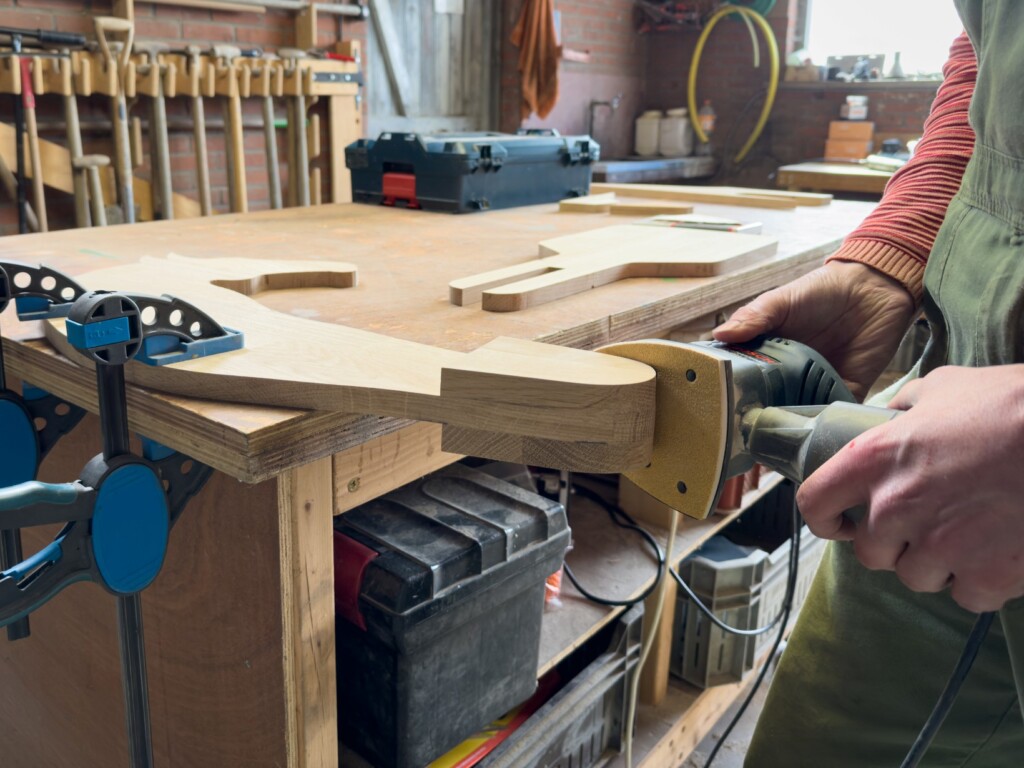

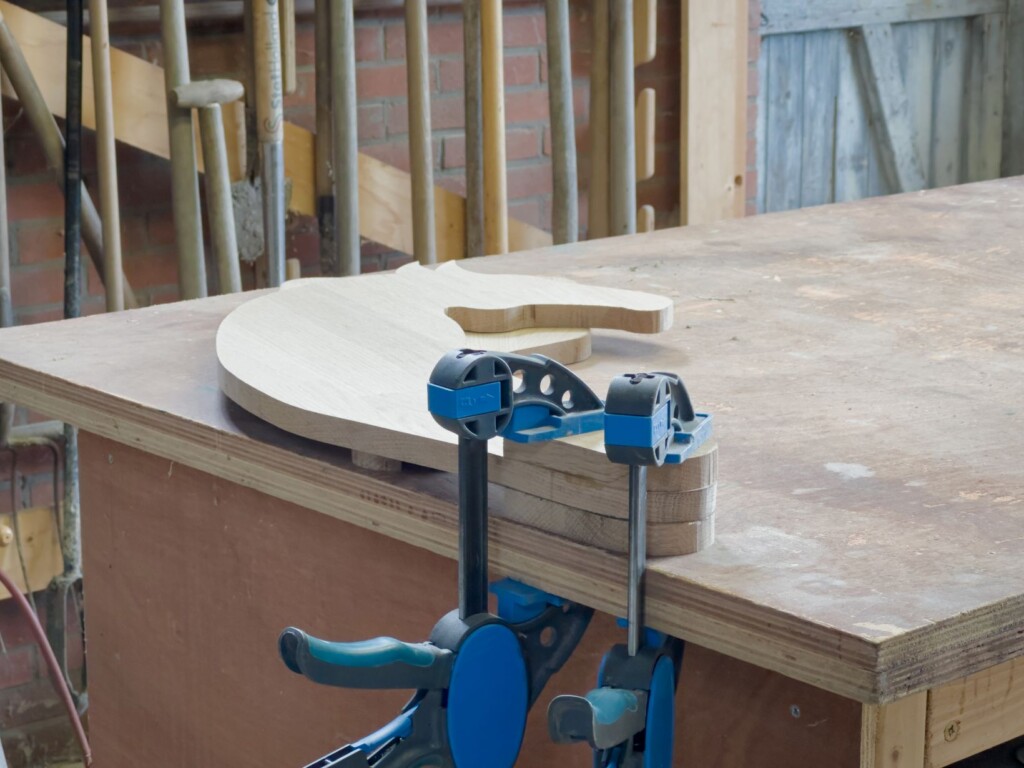

Breng aan de onderzijde van het lijf een versteviging aan zodat de voetensteun goed stevig wordt. Doe dit door op een overgebleven stuk hout tweemaal de onderzijde af te tekenen, die ongeveer overeenkomt met C op de werktekening. Zaag beide delen uit en verlijm ze met B. Klem de delen tegen elkaar met lijmklemmen en laat de lijm uitharden. Het is heel lastig om driemaal exact dezelfde ronding te zagen. Verlijm B en C zo goed mogelijk met elkaar en schuur vervolgens met een schuurmachine en grof schuurpapier net zo lang tot B en C naadloos op elkaar aansluiten.

Boren

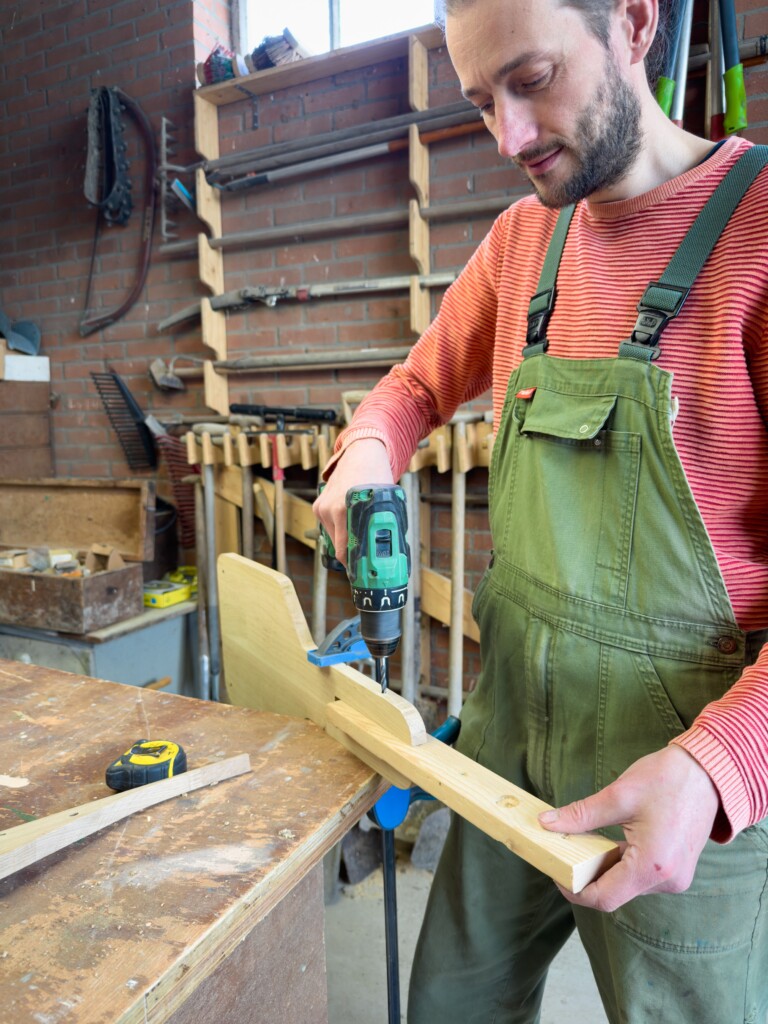

Boor met een accuboormachine en een 6 millimeter-boortje in de zijkant van A twee gaatjes die loodrecht tegen over elkaar staan ter hoogte van A4 en A5. Vervolgens boort u nog twee gaatjes bij A6 en A7. Maak in B ter hoogte van B3 ook een 6 millimeter-gaatje met de boormachine. Boor met de 22 millimeter-speedboor op punten B4, B5 en B6 een gat.

Afronden

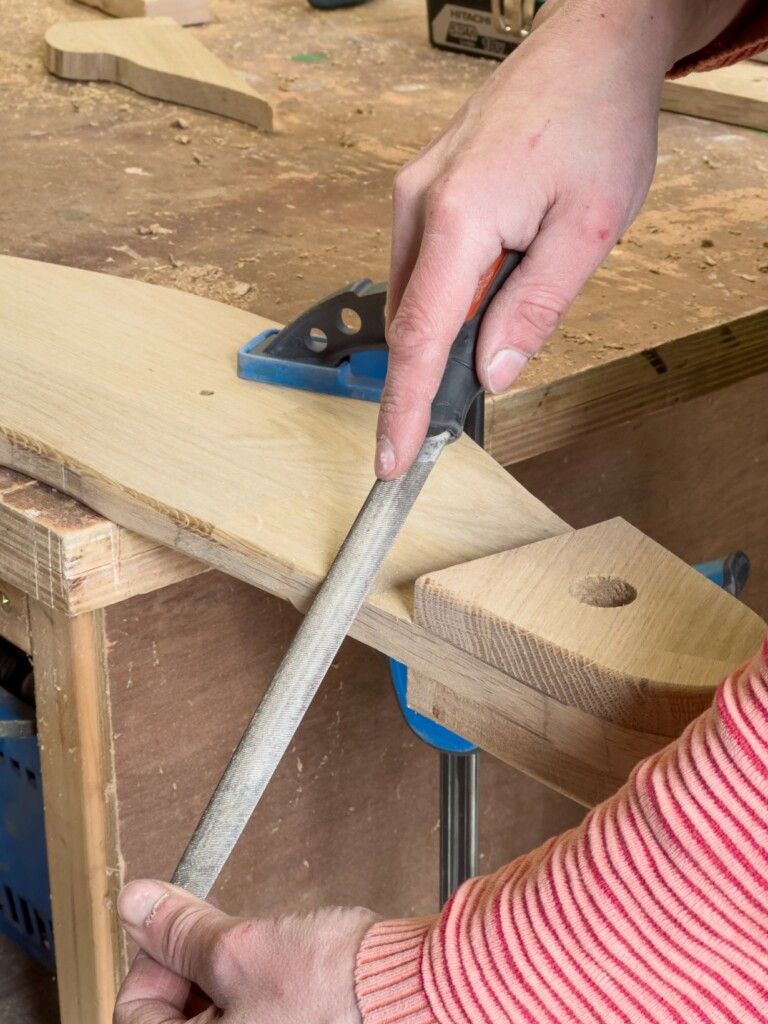

Rond alle randen glad af met behulp van een bovenfrees (of schuurmachine). Doe dit ook met het oog B6, maar laat gaten B4 en B5 scherp. Rond ook alle randjes van A af. Alle hoekjes waar de frees niet bijkomt kunt u met schuur­papier of een halfronde vijl bijwerken.

Schuren

Timmerpanelen zijn meestal al geschuurd, maar het kan geen kwaad om het paneel nogmaals met fijn schuurpapier te schuren. Schuur alle potloodlijntjes weg die er eventueel nog op staan.

Hoofdstel

Zaag uit een stuk hardhouten tuinplank tweemaal een stukje van 23 x 9,5 centimeter. Teken de coördinaten van D en E erop af. Houd er rekening mee dat u de twee delen gespiegeld maakt. Dit is van belang omdat een tuinplank een mooie en een minder mooie zijde heeft. D komt aan de zijde van het hoofd dat op de werktekening naar u toe ligt, of vanuit het perspectief van het paard aan de linkerzijde. E komt aan de andere zijde. Positioneer D en E zo dat ze overeenkomen en dat de
uiteinden van het hoofdstel overal een stukje uitsteken. Verlijm D en E met B.

Zaag met de decourpeerzaag de uitstekende stukjes van D en E af zodra de lijm is uitgehard. Werk af met de schuurmachine.

Handvat en voetensteun

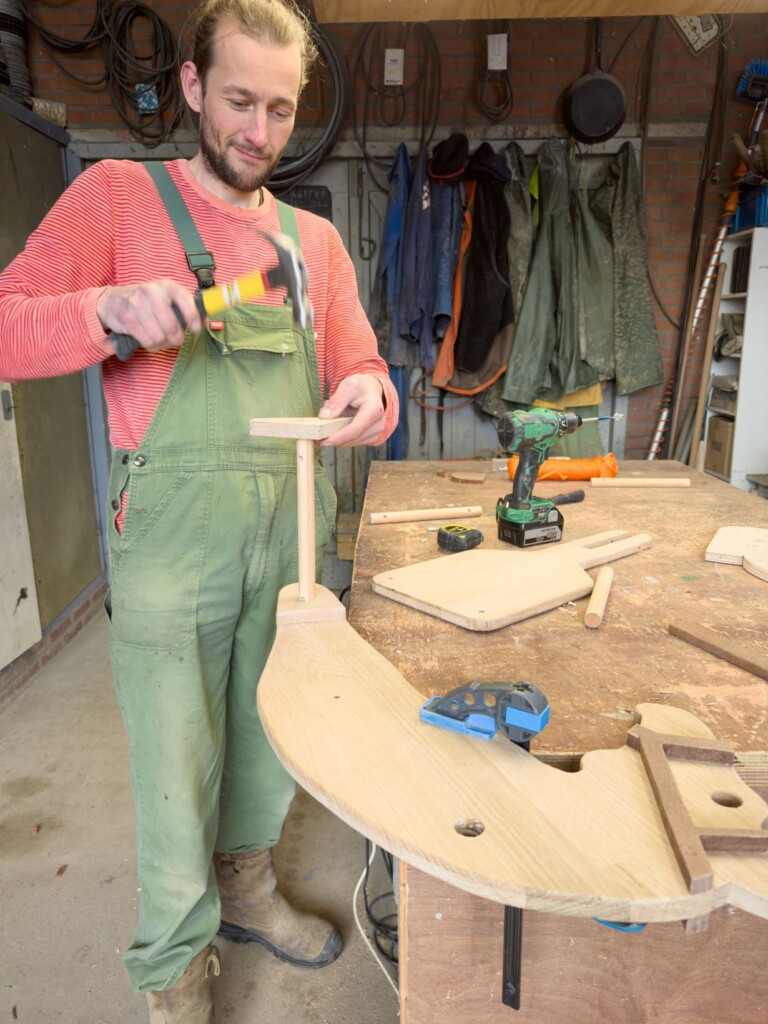

Zaag twee stukken rondhout van 31,8 centimeter lang af, dit zijn delen F. Boor op 3 centimeter vanaf het uiteinde met een 8 millimeter-boortje parallel aan elkaar twee gaatjes. Hier gaat later het touw doorheen. Smeer gat B5 in met houtlijm en laat dit vijf minuten intrekken. Plaats F in B5 en tik met behulp van een stukje resthout en een hamer B5 in F. Verwijder met een vochtige doek overtollige lijm direct. Zorg dat de gaatjes in F gericht zijn naar B4, zodat het touw straks in een rechte lijn loopt. Herhaal deze stappen voor de tweede F in B4. Zorg dat F haaks op B staat en laat de lijm uitharden.

Montage

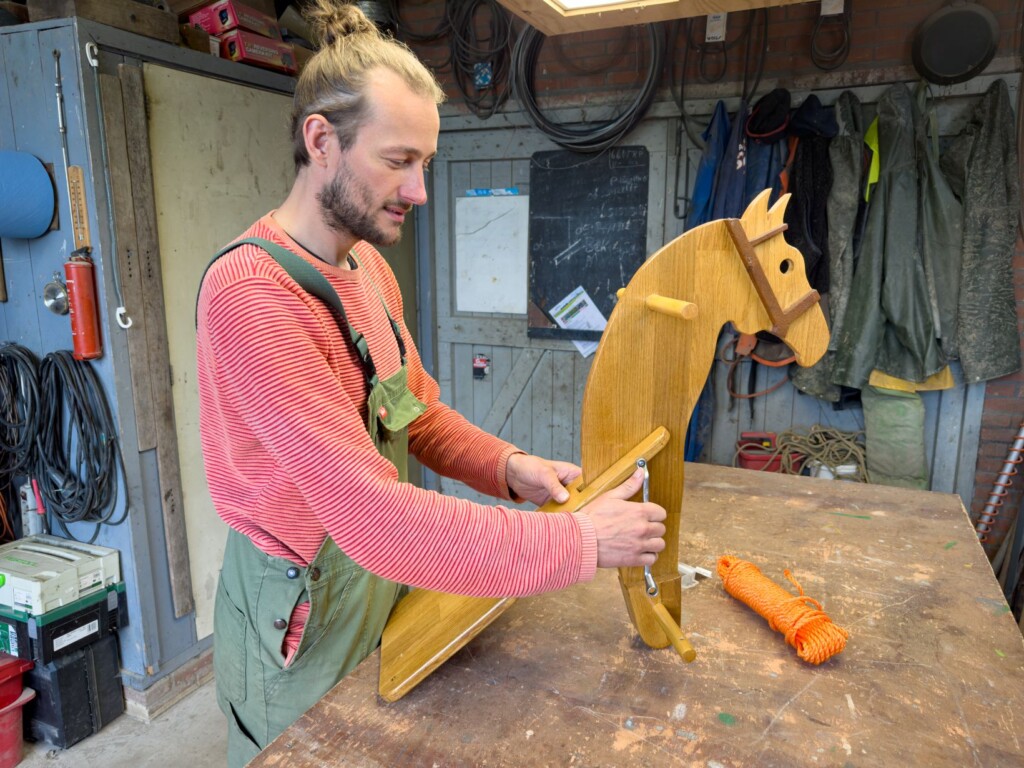

Plaats B in de inkeping van A ter hoogte van B3 en A3 en A4, en verbind de twee met een slotbout. Draai deze vast met één zelfborgende moer of twee gewone moeren die strak tegen elkaar vast worden gedraaid. Zaag met een ijzerzaagje, of een slijptol, het uitstekende stukje draadeind af.

Ophangen

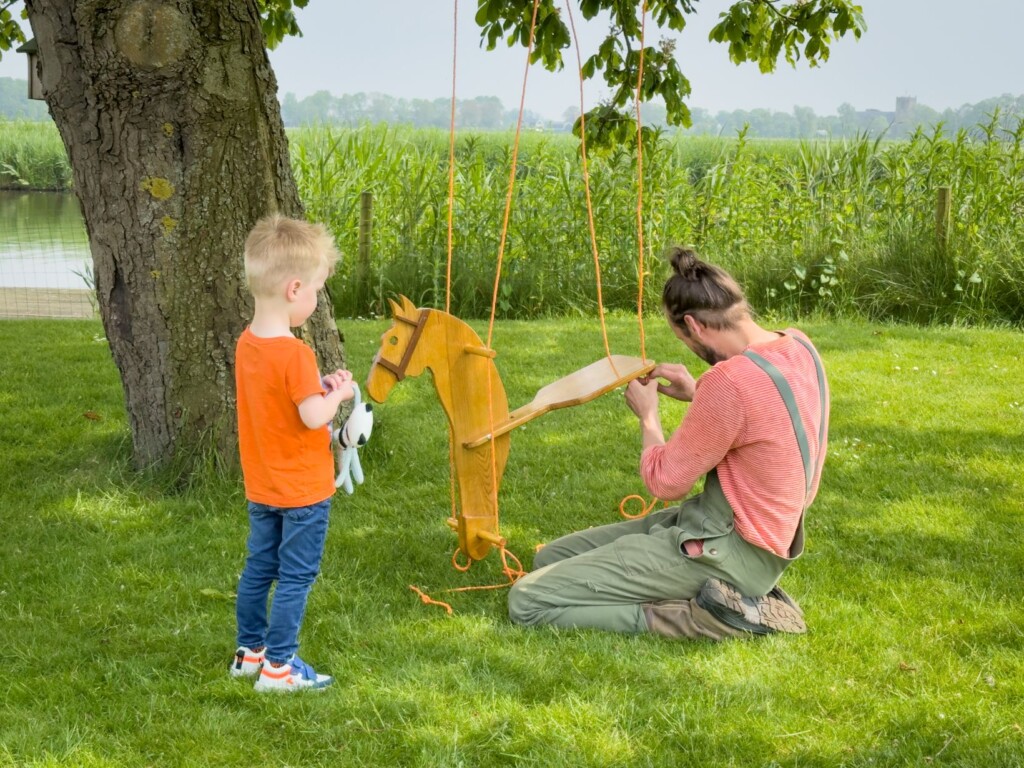

Zoek, als u het schommelpaard in een boom wilt hangen, een dikke tak die enigszins horizontaal loopt. Wikkel het touw tweemaal om de tak, zonder knoop zodat als de tak groeit het touw gewoon mee kan schuiven. Steek vervolgens het touw door de gaten in A6 en A7 en in F. Leg aan de onderzijde een knoop, controleer of de zithoogte klopt en trek het touw goed aan. Voer het resterende touw door handvat F heen en knoop het onder de voetsteun F vast.
